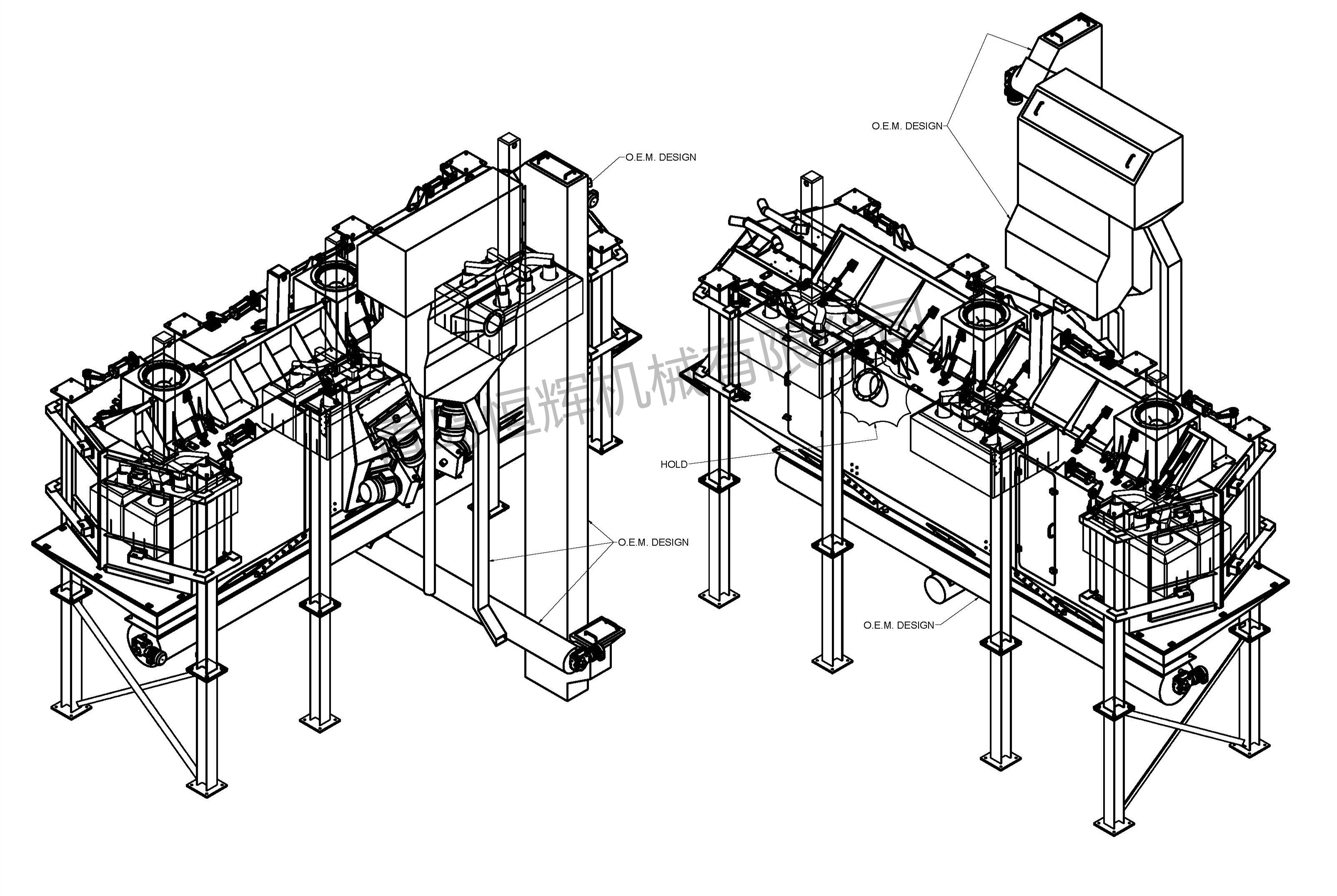

阳极钢爪抛丸机设备组成 阳极钢爪抛丸机将残极上下四周白色电解质、软残极及钢爪表面铁锈及电解质清理干净。主要由抛丸清理室、抛丸器、导杆拔正器、回转器、气动密封门机构、气动启停机构、排料螺旋、斗式提升机、布料螺旋、风选机等组成。 阳极钢爪抛丸机工作原理 阳极钢爪抛丸机对残极表面的软残极进行清除使骨料露出（进入设备的残极导杆组应与图纸尺寸相符，残极表面不得有电解质颗粒、电解质结晶颗粒）。该设备可现场手动控制，也可与现场的PLC连接实现自动生产。工作时残极导杆组由悬挂输送机纵向输送到设备进口停止位，由步进推车机（由买方提供）将进口停止位残极组推入残极抛丸机内部抛丸清理工位，到位后钟罩抬起机构将钟罩上的钟罩转向杆抬起解除钟罩旋转束缚，使钟罩能够旋转，同时气缸推动导杆旋转装置进入旋转工位，到位后，进出口气动门关闭，上部密封装置关闭。钟罩抬起机构、旋转装置、密封门到位后，旋转装置带动导杆组旋转，同时喷射装置打开，抛丸器将钢丸高速喷打在残极表面，将残极表面的电解质清理。旋转装置旋转约1周约20秒的时间即可完成抛丸清理工序，然后进出口门、上密封门打开，同时旋转机构复位，推车机将清理完成的导杆组推至吹扫清理工位，同时将进口等待位的导杆组推入设备至抛丸清理工位，到位后各密封门关闭，抛丸清理工位开始清理，吹扫清理工位吹扫装置打开将残极表面的钢丸和其它杂质吹扫干净。抛射后的钢丸和电解质等杂质的混合物落入下部的螺旋输送机内，螺旋输送机将其送入斗式提升机内，通过斗式提升机将其送入分离装置，分离装置通过风选和筛选将钢丸和电解质及其它杂质分离，分离后的钢丸进入钢丸储存仓以备循环使用，电解质及其它杂质排出设备外。清理工序完成后上部密封装置打开，进出口气动门打开，各机构复位，步进推车机将清理完成的残极导杆组运出设备，同时步进推车机将进口等待位导杆组推入至抛丸清理工位，抛丸清理工位导杆组推至吹扫清理工位，吹扫清理工位导杆组在步进推车机的带动下移出设备，设备进入下一工作循环。  (责任编辑：青岛恒辉机械) |
